产品概述

为便于设备管理，将国家电网有限公司标准化低压开关柜产品名称代号设定为“SLVA" ，SLVA为Standardized Low-Voltage Assemblies的首字母组合，以下简称“SLVA低压开关柜”。

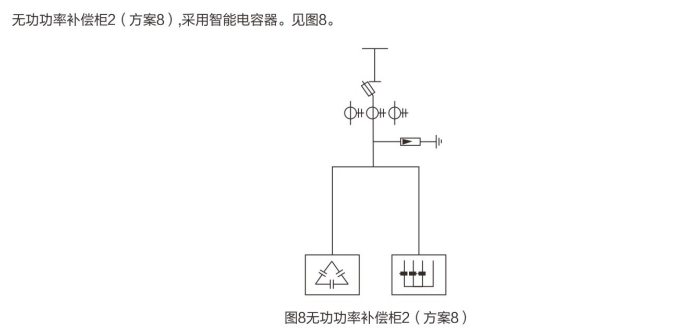

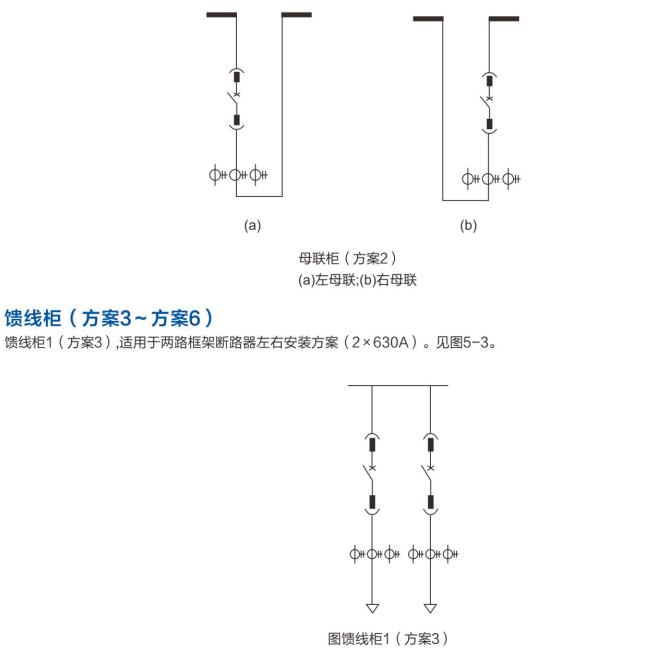

SLVA低压开关柜的典型结构方案共计4大类8小类。其中4大类为进线柜、母联柜、馈线柜、无功功率补偿柜。8小类为进线、母联柜各1类;馈线柜4类;无功功率补偿柜2类。

a) SLVA低压开关柜产品型号分单柜产品型号和组合柜产品型号两种。其中，组合柜产品型号主要用于型式试验、入网专项试验样机的组合方案; .

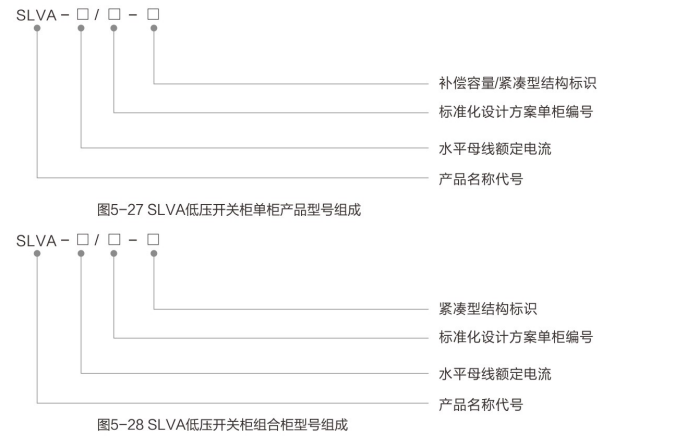

b)单柜产品型号由产品名称代号、水平母线额定电流、标准化设计方案单柜编号、补偿容量/紧凑型结构标识(如有)组成，其中紧凑型用“C”进行标识。单柜产品型号组成见图5-27;

c)组合柜产品型号由产品名称代号、水平母线额定电流、标准化设计方案组合柜编号、紧凑型结构标识(如有)组成，组合柜产品型号组成见图5- -28。

5.4.2 产品型号组合方式及说明

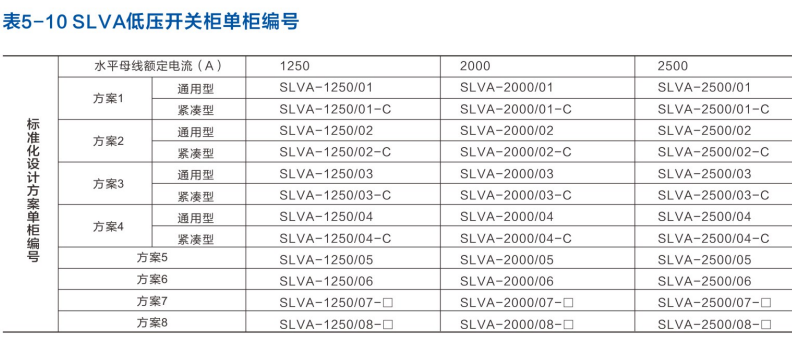

a) SLVA低压开关柜的单柜方案编号见表5-10,常用SLVA低压开关柜的组合柜方案的编号见表5-11;

b)方案7和方案8的标注形式为: x x xkvar/x x xkvar;当SVG总容量为零时，不标注。

2 - -次接口及土建接口

2.1通用参数

2.1.1 SLVA低压开关柜的正常运行系统 与运行环境条件应满足GB/T 7251.1-2013第7.1和表5- 1的规定。超出表5-1所规定要求时，需求方在采购时应单独提出。

2.2 SLVA低压开关柜外形尺寸

SLVA低压开关柜高度为2200mm (含楣头，但不包括顶部散热板)，楣头与框架柜顶平齐。柜体深度为800mm (不含前后门板)。柜体表面采用喷塑工艺，颜色为RAL7035。 SLVA低压开关柜根据柜宽可分为通用型( General )和紧凑型( Compact )两种柜型。需求方可根据站房土建设计要求，结合断路器选型、内部结构特殊要求等实际情况，选用合适的柜宽类型。同-站房内，两种柜型不得混用。不同柜型的各方案SL VA低压开关柜宽度尺寸见表5-7。

2.3 SLVA低压开关柜拼柜尺寸

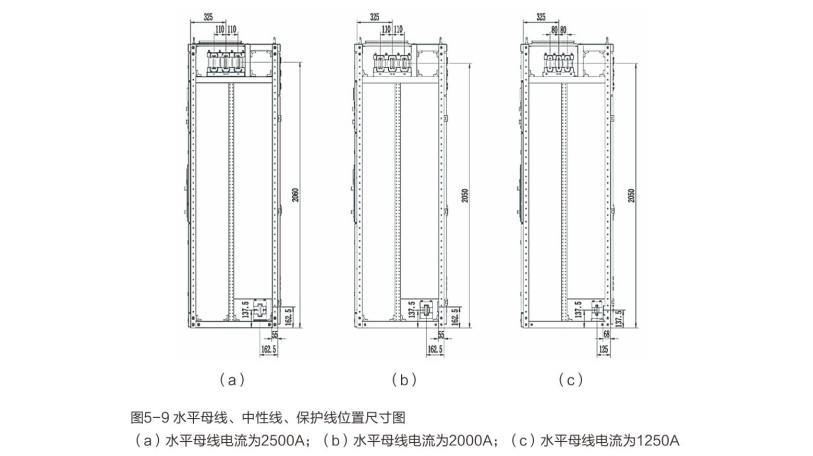

2.3.1 SLVA低压开关柜的水平母线、 中性线、保护线位置尺寸及安装基准如图5-9所示，具体要求如下:

a)水平母线

1)高度定位:以SLVA低压开关柜柜底骨架下沿为基准起始尺寸，以水平母线中心为终止尺寸，水平母线额定电流为2500A时，高度尺寸为2060mm,水平母线额定电流为2000A及1250A时，高度尺寸为2050mm。

2)深度定位:以SLVA低压开关柜柜前骨架前沿为基准起始尺寸，以水平母线B相的中心为终止尺寸，尺寸为325mm, A、B、C相母线位置如图5- 9所示。

b)中性线

1)高度定位:以SLVA低压开关柜柜底骨架下沿为基准起始尺寸，以中性线中心为终止尺寸,尺寸为137 .5mm。

2)深度定位:以SLVA低压开关柜柜后骨架后沿为基准起始尺寸，以中性线中心为终止尺寸,水平母线额定电流为2500A及2000A时，尺寸为162.5mm;水平母线额定电流为1250A时，尺寸为125mm。

c)保护线

1)高度定位:以开关柜柜底骨架下沿为基准起始尺寸，以保护线中心为终止尺寸，水平母线额定电流为2500A及2000A时，尺寸为162.5mm,水平母线额定电流为1250A时，尺寸为137 .5mm。

2)深度定位:以SLVA低压开关柜柜后骨架后沿为基准起始尺寸，以保护线中心为终止尺寸，水平母线额定电流为2500A及2000A时，尺寸为55mm;水平母线额定电流为1250A时，尺寸为68mm。

2.3.2为保证SLVA低压开关柜柜体 盘面分隔统- -、形式- -致、 整齐美观，对柜体按方案进行单元高度的尺寸进行统-要求。基准尺寸:以开关柜柜底骨架下沿为基准起始尺寸，各门板间门缝中心为界，下通风门高度统一为112.5mm， 上小门高度统-为225mm, 上下门板间门缝尺寸公差为8土1mm,左右门板间门J缝公差为10土1mm。柜前盘面门板尺寸、中间功能单元分隔高度如图5-10所示(以通用型开关柜为例)。

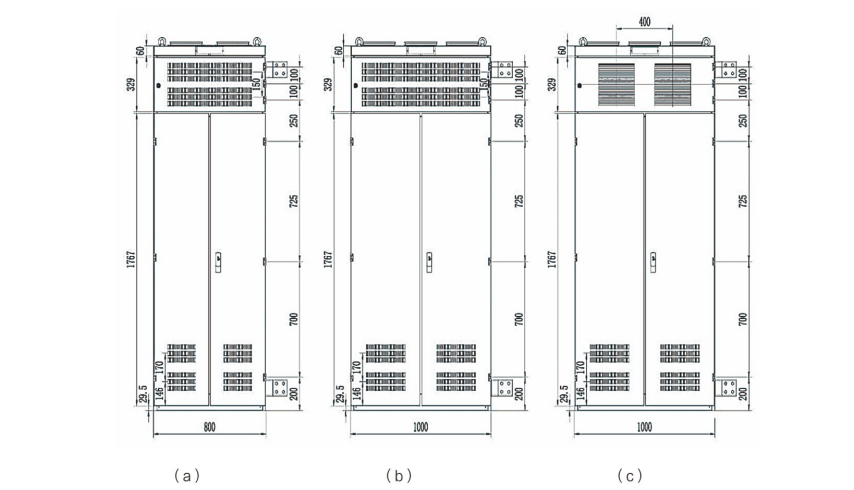

图5- 10柜前盘面门板尺寸图

(a)方案1 (左进) ; (b)方案2 (右联) ; (c)方案3; (d)方案4.;(e)方案5; (f)方案6; (g)方案7; (h)方案8

5.2.3.3为保证SLVA低压开关柜外观一 致性，柜后盘面从上至下，依次设置楣头、上门、下门。上门采用右侧两个铰链安装或三个铰链安装(柜后正视)，单锁孔，上下两个通风孔，高度间距150mm。下门采用双开门,左右各用三个铰链安装，中心式门锁机构，左右设置两个通风孔，中心距柜底高度260mm。以开关柜柜底骨架下沿为基准起始尺寸，铰链中心为界，铰链高度从下至上依次定位尺寸为200mm、700mm、725mm、275mm、150mm;或200mm、700mm、725mm、250mm、100mm、100mm。上下门板间门缝尺寸公差为8土1mm,左右门板间门缝公差为10土1mm。柜后盘面]板尺寸如图5-11所示(以通用型开关柜为例)。
